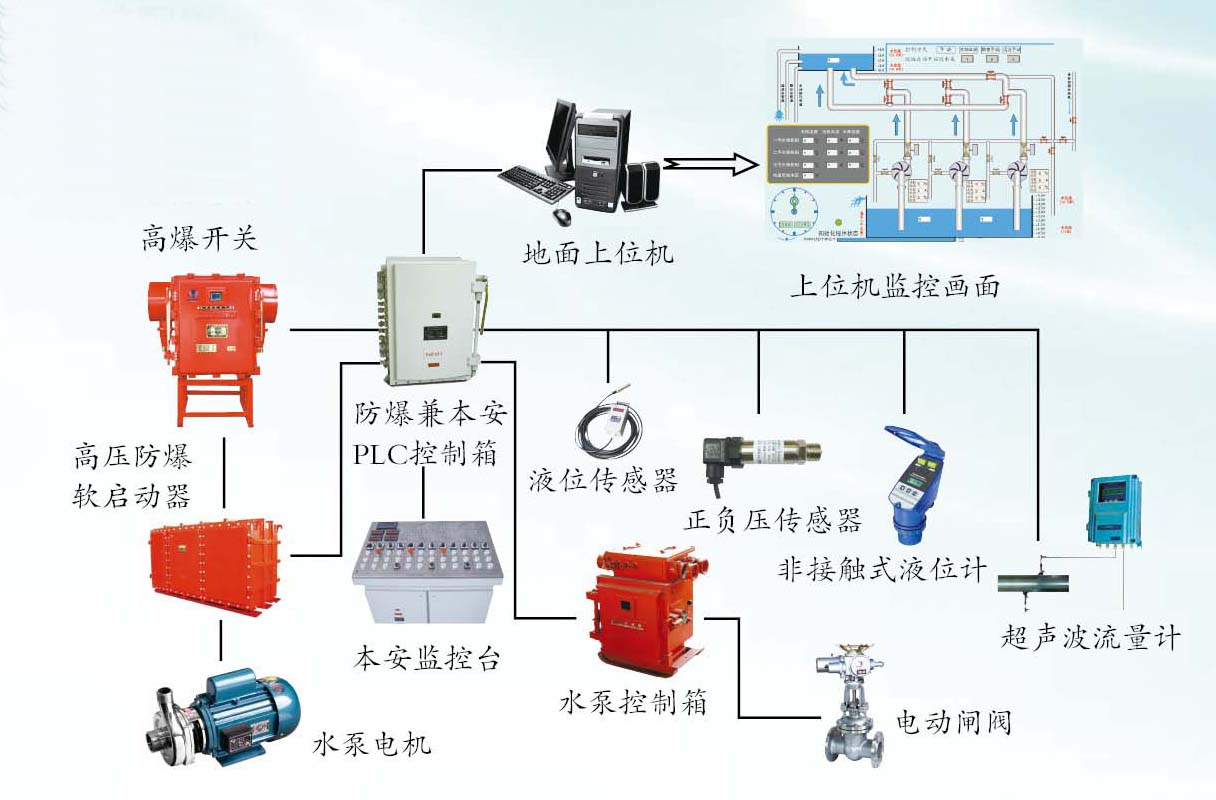

礦用水泵自動化監控系統主要用于煤礦泵房的自動化控制與實時監控。核心PLC通過處理實時監測的數據，實現泵運行、故障診斷和數據處理的自動化。結合視頻監控及自動聯動控制理念、避峰填谷機制提高水泵的工作效率。屬于煤礦安全生產主要推廣的節能自動化監測與控制設備。
●根據水倉水位自動啟動泵房設備，規范啟動順序。
●根據用電峰谷段和水倉水位，自動選擇水泵的啟動數量。
●檢測使用率低的水泵優先啟動，均衡各臺水泵的使用率。
●水泵頻率可調（采用變頻拖動時）。
●可實現多種控制功能：自動控制、手動控制、檢修控制、遠程控制等。
●具有網絡功能，預留有以太網接口，可直接與全礦綜合自動化網絡相連。
●可以通過屏幕直觀的了解設備各個觀測點的運行數據及控制結果。
●采集系統設備位置及開停狀態。
●采集泵房中的進出口壓力、流量、液位、真空度。
●采集電機軸承溫度、定子繞組溫度；由電機廠家預埋的PT100熱電阻進行檢測。
●系統具有列表、儲存、顯示、報警、網絡上傳、遠程檢測、打印報表等功能。
●在地面上位機上可分別對每臺水泵的運行電耗、工作時間等進行統計，便于管理人員及時掌握每臺水泵的工況。
●系統具有真空泵和射流引水排真空裝置雙套設備的控制及切換功能。
●PLC控制程序采用模塊化結構，系統可按程序模塊分段高度，分段運行。該程序結構具有清晰，簡捷，易懂，便于模擬調試，運行速度快等特點。
●上位機組態畫面可嵌入視頻畫面，結合現場危險區域入侵功能可實現整套系統的視頻聯動。
●系統根據水位和水泵電機溫度控制原則，自動實現水泵的輪換工作，延長了水泵的使用壽命。
●可手動，自動啟動或停止水泵的運行，以及開關閘閥和控制閘閥的開度進行進行流量控制。
●系統根據水倉水位，涌水量，電網負荷確定開，停水泵時間及水泵的數量。
●PLC自動檢測水位信號，根據水位高低，自動投入和退出水泵運行參數，合理地調度水泵運行。
●具有對電機過熱，過載和水泵壓力，流量等的保護功能。
●可實時監測，顯示水倉水位，流量，電壓，電流，壓力，真空度，溫度，閘閥開度等一系列參數。
●提供以太網接口，可與礦井監控系統聯網。
